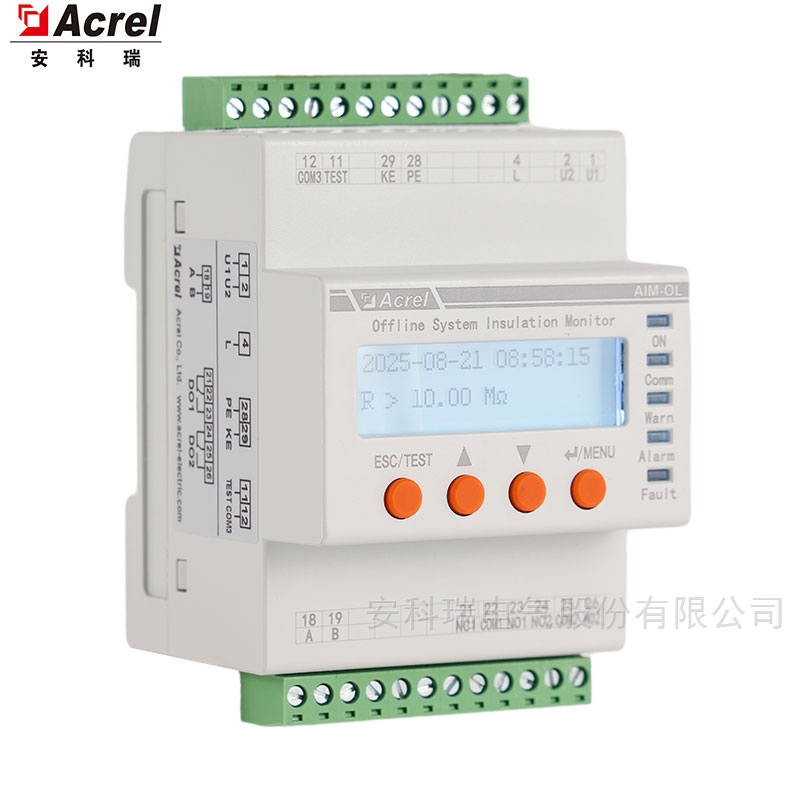

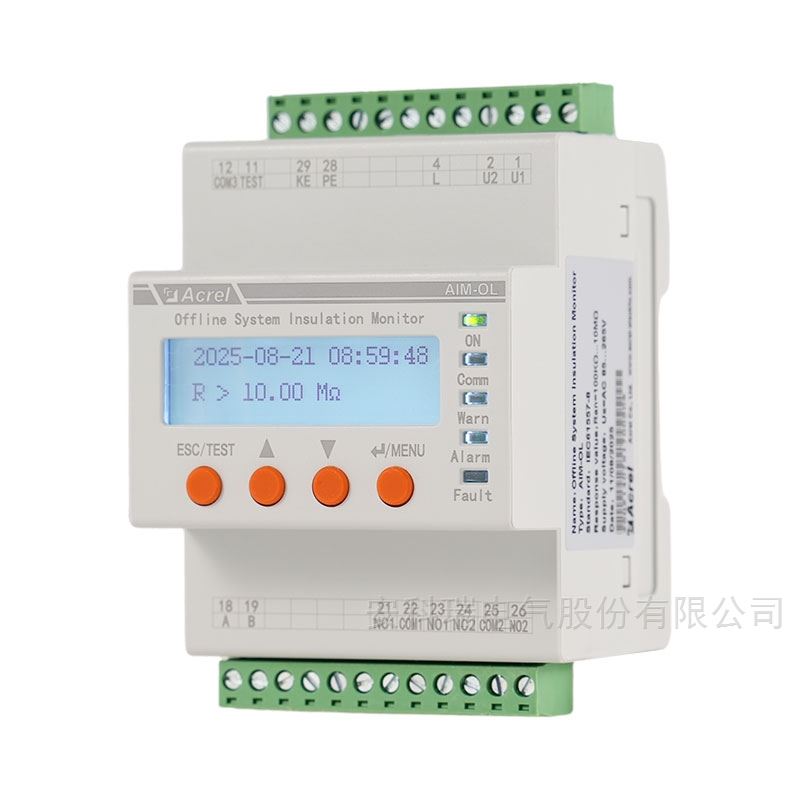

電動機離線系統絕緣監測裝置

簡要描述：AIM-OL 電動機離線系統絕緣監測裝置，采用直流注入法，可以用于不帶電的負載例如水泵，驅動電機、應急風機，電動機，備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警，斷線監測，事件記錄，遠程通訊等功能。儀表還可用于 TN、TT、IT 等低壓系統的變壓器，電纜，電氣設備對地絕緣監測。產品適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。

產品型號：AIM-OL
廠商性質：生產廠家
更新時間：2025-11-27
訪問量：34

產品咨詢聯系我們

產品目錄/ PRODUCT MENU

相關文章/ ARTICLES

詳細介紹

品牌	Acrel/安科瑞	產地類別	國產
應用領域	石油,地礦,能源,電氣,綜合

產品概述

電機是工業生產中的核心設備，其安全運行至關重要。絕緣測量作為評估電機絕緣性能的有效手段，對于預防電機故障、延長使用壽命具有重要意義。根據行業普遍標準和建議，電動機停運超過 24 小時后，建議進行絕緣測試。

目前絕緣檢測工作保留大量人工作業，拆接線，搖絕緣，整個流程復雜，強度大，時間長。同時，檢測數據需要人工記錄，缺乏信息化和監控系統，難以進行數據處理和分析。

AIM-OL 電動機離線系統絕緣監測裝置，采用直流注入法，可以用于不帶電的負載例如水泵，驅動電機、應急風機，電動機，備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警，斷線監測，事件記錄，遠程通訊等功能。儀表還可用于 TN、TT、IT 等低壓系統的變壓器，電纜，電氣設備對地絕緣監測。產品適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。

產品特點

■絕緣監測功能。可以對不帶電的 TN、TT、IT 系統進行絕緣監測，監測相線或者繞組對地的絕緣情況，當絕緣阻值低于報警閾值，提醒工作人員排查故障。

■ 預警報警功能。具有 2 組獨立可調的設定值，可以設定預警值和報警值。

■ LED 指示燈功能。面板具有運行、通訊、預警、報警、故障 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ PK 斷線監測功能。可以監測 PE、KE 與接地端子的連接狀態，當任意一根連接線與接地端子斷開，產品發出報警信號。

■遠程自檢功能。具有 1 路輸入端子，可以連接外部開關，閉合為遠程自檢。

■ 繼電器輸出功能。具有 2 路 DO 輸出，對應絕緣報警和預警，DO 輸出可以選擇接入常開（N/O，下同）或者常閉（N/C，下同）觸點。

■ 事件記錄功能。可以記錄 20 條報警信息，包括故障類型和發生的時間，方便工作人員排查故障。

■ 遠程通訊功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 自檢和復位功能。產品具有自檢功能，可以長按“返回/自檢"按鍵；產品具有復位功能，當復位模式設置為手動時，報警后保持故障狀態，需要長按▲鍵復位。

■ 測量保護功能。產品測量電壓為 DC24V，測量電流小于 200μA，不會引起操作人員觸電情況。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

產品參數

電動機離線系統絕緣監測裝置

注：按照標準要求，絕緣等級要求是 1MΩ/1kV，常見 380V 系統一般要求高于 0.5MΩ，儀表測量范圍是20M，因此適用范圍標注為 690V 以內。

參考標準

■ GB/T 16935.1 / IEC 60664-1 《低壓系統內設備的絕緣配合第 1 部分：原理、要求和試驗》

■ GB/T 18216.8 / IEC 61557-8 《交流 1000V 和直流 1500V 以下低壓配電系統電氣安全防護檢測的試驗、測量或監控設備第 8 部分：IT 系統用絕緣監測裝置》

■ GB/T 18268.24 / IEC 61326-2-4 《測量、控制和實驗室用的電設備電磁兼容性要求第 24 部分：特殊要求符合 IEC 61557-8 的絕緣監控裝置和符合 IEC 61557-9 的絕緣故障定位設備的試驗配置、工作條件和性能判據》

安裝接線

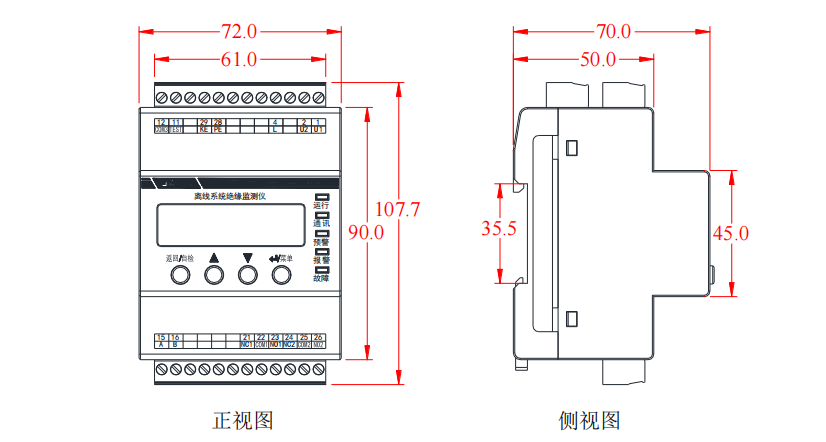

AIM-OL 離線系統絕緣監測儀外形與安裝尺寸如下圖所示。（單位：mm）

電動機離線系統絕緣監測裝置

AIM-OL 離線系統絕緣監測儀采用標準 35mm 導軌安裝，安裝示意如下圖所示。

電動機離線系統絕緣監測裝置

AIM-OL 接線端子如下圖所示：

電動機離線系統絕緣監測裝置

上排端子：U1、U2（1、2）端子為絕緣監測儀輔助電源接口；L（4）端子接入被監測相線或者任意一個繞組。PE、KE（28、29）端子為儀表功能接地端子，需分別連接至現場等電位接地端子排； TEST、COM3（11、12）端子為 DI 輸入，定義為測試功能，可以接入按鈕開關，閉合為自檢一次。

下排端子： A、B（15、16）端子分別為 RS485 通訊的 A、B 線接口，用于與上位機通訊；NC1、COM1、NO1（21、22、23）為報警繼電器輸出，NC2、COM2、NO2（24、25、26）為預警繼電器輸出，NC 為常閉接點，NO 為常開接點，COM 為公共接點。繼電器輸出可以外接蜂鳴器或者聲光報警器，繼電器為無源輸出，需要外加電源。

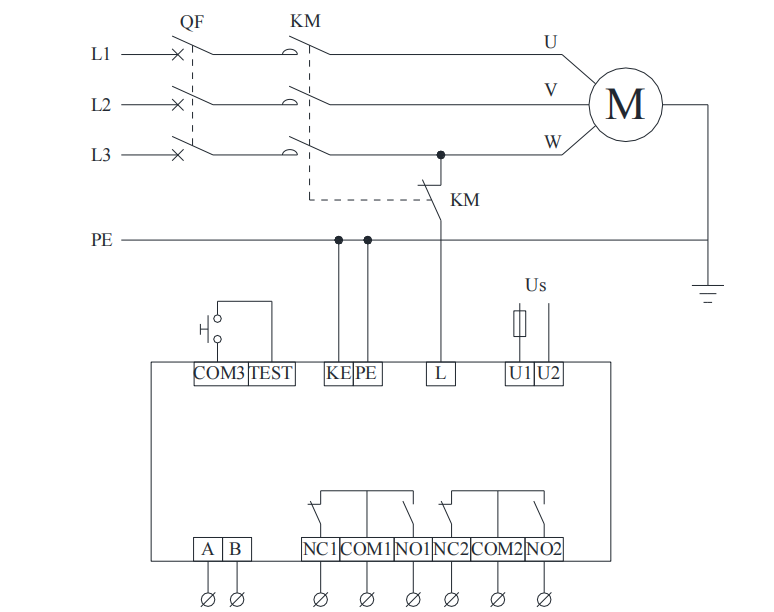

電動機離線系統絕緣監測裝置接線示意：

電動機離線系統絕緣監測裝置
